RJ45接口線序是網卡和集線器上的接口外觀為8芯母插座，RJ45接口PC端網線為8芯公插頭。
在100兆字節的網絡中，實際上只有四條線路用于傳輸數據，另外四條線路是備份線路。傳輸信號為數字信號，雙鉸線最大傳輸距離為100米。
一般情況下，我們所用的網線是直接式的，也就是一對一的通訊。舉例來說，一端為568 B標準線序列，而另一端為568 B標準線序列。這樣，我們就用了一個水晶頭來連接。網線是用來連接集線器，路由器，等等的。要想將兩部電腦用網絡線路相連，就必須有一條逆向線路（交叉線）
這就是說，上面提到的568 B線在一端被用于相同的標準
基于這一點，一頭與一頭、二頭與六頭在八條線路中交換了位置。在這種情況下，網絡電纜的線路次序是
1.白綠色
2.綠色
3.白橙色
4.藍色
5.白藍色
6.橙色
7.白棕色
8.棕色的
這是一條568 A標準100米的網絡線纜，我們一般把它叫做逆向線或十字線
在對齊了一個568 B和一個568 a的一個端部進行了夾持之后，就完成了適用于兩個電腦的網絡線纜。
RJ4545總結：
568A標準：白綠色、綠色、白橙色、藍色、白藍色、橙色、白棕色、棕色
568B標準：白橙色、橙色、白綠色、藍色、白藍色、綠色、白棕色、棕色
兩臺設備的互連是相交的：一端是標準568 A，一端是標準568 B；
做水晶頭的時候，把水晶頭的頭部朝外，進線孔的方向朝下，按照以上的布線次序，將線全部穿入（以水晶頭頂端的雙絞銅心為基準），再用網子夾住。

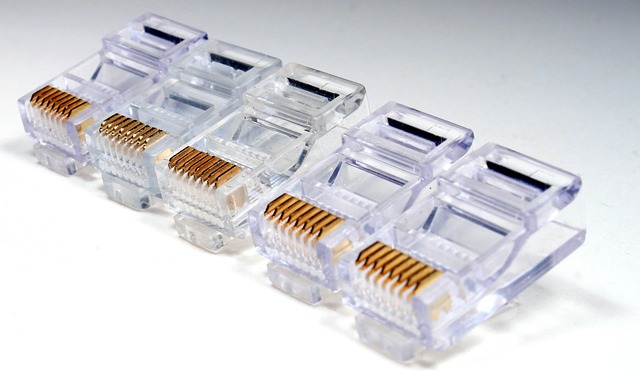

RJ-45插頭為塑膠接頭，僅可在指定的方向上使用，并可自動保護接頭不掉下。它一般被稱作 Crystal Header，從技術上來說，是一個RJ-45連接器（RJ-45是一個與RJ-11接口相似的網絡界面，我們經常使用它來連接電話線路）。由于其晶體狀的外表，因此被稱作水晶頭部。為了與網卡（NIC）、集線器或開關的RJ-45接口連接，必須在雙膠線的兩端安裝RJ-45插頭以用于網絡通訊。
局域網是指以網絡為紐帶，把多臺計算機或多臺計算機聯接在一起，按照某種協議進行信息交流，達到資源共享的目的。常用的網絡電纜有同軸電纜、光纖、同軸電纜等，而雙絞線又可分為兩類：一類是屏蔽式雙絞線，另一類是無屏蔽式雙絞線。從性能價格比、易維護性等角度考慮，大部分 LAN都采用無屏蔽雙絞線（Undercrimbedded Twist, UTP）作為 LAN的傳輸媒介。
UTP網線是一段雙扭線，并配有RJ45晶體線芯
雙絞線是八條不同色彩的金屬絲，分成四對，并擰在一起。雙絞線的功能是將電磁輻射及外界 EMI的影響降到最低。根據 EIA/tia-568的標準，雙絞線被劃分為：
第三級，第四級，第五級。電網中使用頻率最高的是三類線和五類線?，F(xiàn)在已有超過6種不同的線型。
對于已經安裝好的網絡線路，RJ45晶體管應該與網絡裝置的RJ45插口相連，如網卡或集線器。與此相對應，RJ45的插塞基座也被分成了三類或五類。RJ45晶體磁頭是由一塊金屬與一塊塑膠制成的。用于制作網線的RJ45晶體連接器，其前端具有8個被稱作“Se”（定位）的凹形喇叭。
在狹縫里有8個被稱作“8 C”的金屬接點，所以工業上又叫“8p8c”。對于RJ45晶體磁頭的針腳數字應該給予特別的關注。當金屬片朝向我們的時候，從左至右的銷號是1至8。數字對網絡連接來說是非常重要的，所以不能出錯。
電氣設計工程師協會/TIA布線標準為兩個對絞導線指定了568 a與568 B的布線順序。
568a標準：綠白、綠白、橙白、藍白、藍白、橙白、棕白、棕白
568B標準：橙白、橙白、綠白、藍白、藍白、綠白、棕白、棕白
（橙白是指淺橙色，或白線上有橙色點或條紋的電纜，綠白、棕白、藍白也是如此）。
在RJ45機頭上，兩條絞線的排列次序應該是一致的。
為保證最好的兼容性，在制造網絡線纜時， EIA/tia568b是一種常用的標準。注意：只有一個標準的網纜用于全網配線。如果沒有一個統一的標準，幾個人合作的時候就會產生混亂；更重要的是，如果在架設時發生了線纜故障，要從成捆的線纜中找出并排除故障是非常困難的。在此基礎上，筆者提出了“568 B”標準的統一意見。
在實際應用中，十兆以太網絡的網絡線路在傳送資料時，僅采用編號為1,2,3,6的核心線路，也就是1,2是發送，3,6是接收。按照色彩的不同，傳送時使用橘色和橘色；青色，白色，綠色是接受的顏色；4.5、7、8號是兩條線.
100m和1000m網卡需要使用四對導線，即八芯導線，所有這些導線都用于傳輸數據。因為10m網卡可以使用100m模式的網線；此外，雙絞線電纜配有四對電線，因此在日常生活中不再區分。10m網卡一般按100m方式制作網線。
此外，網線按照網線的兩個端部所連接的網絡裝置的區別，可劃分為直線（平行線）與交叉線。按照先前所述的568 a或者568 B的標準制成的直線（平行）是網絡線纜。相交線的接線次序已經改變?yōu)橐灾本€為基準：1與3的接線在一頭，2與6的接線次序在另一頭。這就是說，十字的一端是固定的（一系列的直線），而1與3,2與6則是倒置的。
交叉線兩端的線路順序如下：
一端（不變）和另一端（兩個相反）
橙白13綠白
橙色26綠色
綠白31橙白
藍色44藍色
藍白55藍白
綠橙
棕白77棕白
棕色88棕色
對于連接而言，采用的是：
1.主/開關/中心站；
2.路由器及開關/中心站
用來進行聯接的十字線：
1.交換機和交換機；
2.主機和主機；
3.中心和中心站；
4.中心站及開關；
5.在主機與路由器之間建立直通
在實際操作上，可以概括為：
1.同種裝置間的相貫線，異種裝置間的相貫線；
2.所述工業路由器及所述 PC為 DTE （DTE）式裝置，所述開關及所述集線器為 DCE （DCE）式裝置；
3.對于RJ45的網絡連接器，一般存在著兩個標準實踐：568 A與568 B。按同一準則，也就是通行準則，另一準則，就是橫貫準則。
不管是什么線路，當最后一步用RJ-45測線儀測線時，8個指示燈將依次閃動。
RJ45接口不一定是千兆位。千兆和百兆之間并沒有什么不同，很大程度上是由芯片所決定的。要測定帶寬，首先要有100多米寬的寬帶，再用測速儀測定。
