據報道，三月底全國就已進入汛期，比往年的平均汛期提前了八天。浙江，重慶等地也都正式進入汛期，這是一次重大的安全度汛考驗。接下來，就是汛季了，愛陸通5G+內置北斗衛星RTU中小水庫大壩安全監測解決方案，助力水利行業中小型水庫、大壩防洪防汛工作安全部署。
01系統功能
水庫大壩安全監測系統中的傳感采集設備收集和分析了大壩的水位、降雨量、滲壓滲流和壩體偏移等信息，將終端設備與低功耗的 RTU設備相連。利用5G無線網絡，將這些數據實時地傳回到水利數據平臺，而且在信號不好的情況下，還可以利用北斗通信技術將通信數據發送出去，水利數據平臺會對各個子站的數據進行統一的處理、分析，并做出相應的應對措施。
與此同時，水庫大壩監控系統還具備了實時警報抓拍和定時抓拍的功能。當有人接近攝像頭的電子圍欄范圍時， RTU的內部揚聲器會發出語音警報，提醒附近的人離開該設施，并將抓拍的圖像發送到數據平臺上。
當水位、雨量、滲壓、滲流或者其他采集值超過設定的預警值的時候，也能同時聯動攝像頭抓拍現場堤壩圖像，使報警揚聲器播放預警。
02系統原理
通過太陽能供電、4G、5G、 LORA、北斗短報文等無線方式，解決了水庫大壩監測系統中復雜的布線問題，降低了維護成本。實現無線數據傳輸當前堤壩水位高低、降雨量大小、滲壓滲流情況，也可以實現采集值超過預警或者有人入侵?jǐn)z像頭電子圍欄范圍的同時攝像頭抓拍圖。
內置的揚聲器，可以播放報警語音，并將報警數據傳輸?shù)奖O(jiān)控平臺的功能，能夠很好的滿足水庫的距離遠、無人監測等實際需求，并能夠及時預警，方便快速作出反應措施。LED屏還可以讓巡視人員從遠處迅速地了解到大壩目前的情況。
與此同時，在水庫大壩監控系統中，率先運用了全星座 GNSS監測技術、傳感器技術、北斗通訊技術等技術，實現了在野外惡劣的自然環境下，24小時不間斷的采集和傳輸數據，通過立體、多方位的監控方式，對整個坡邊或者壩體的變化情況進行實時監測，為分析壩體或邊坡的變形趨勢提供了有效的數據依據。

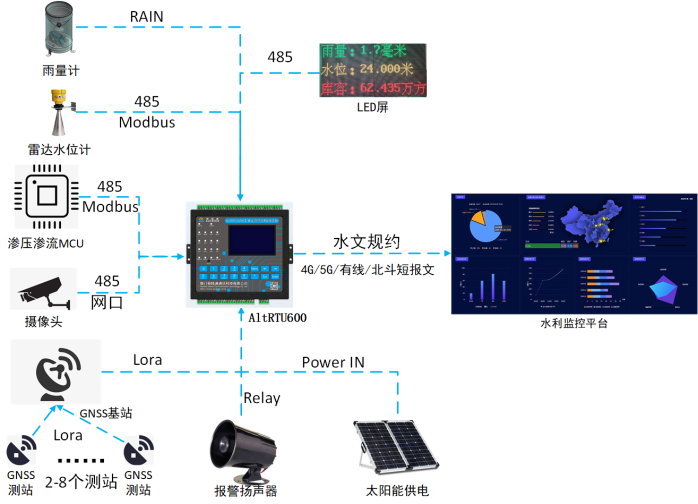

03系統組成詳解
RTU/水利遙測終端機：
以下的前端各類傳感器統一接入RTU，通過內部預設好的業務邏輯規則對傳感器進行采集和控制，而后對數據進行整理和計算，通過有線/無線網絡發到水利部監測平臺。
雨量計：
翻斗式雨量計通過每次翻斗產生脈沖信號到RTU雨量口，計算生成當前雨量值。
水位計：
水位計采集到的水位值通過從串口下發Modbus RTU采集指令獲取到水位計中對應寄存器的值，再經由RTU轉換、計算生成當前水位值。
滲壓滲流MCU：
振弦式滲壓計和磁致式量水堰計返回振弦值給MCU，MCU換算過后等待RTU下發Modbus RTU采集指令后返回給RTU通過滲壓滲流得到的水位值、流量以及溫度。
GNSS監測：
使用北斗 GNSS 接收機建立基準站和監測站，由前端解算引擎完成高精度位移解算，解算結果通過LoRa技術推送到RTU。實現大壩變形和庫岸邊坡位移監測。
攝像頭：
攝像頭通過串口或者網口連接RTU。通過設置定時抓拍：到達定時時間或者定時抓拍間隔后實時獲取現場照片；入侵抓拍：有人入侵現場電子圍欄范圍或者現場有物件移動時抓拍照片；聯動報警抓拍：采集值超出設定報警范圍時抓拍現場照片。抓拍到照片的同時通過FTP、水利規約上傳照片到指定網絡服務器。

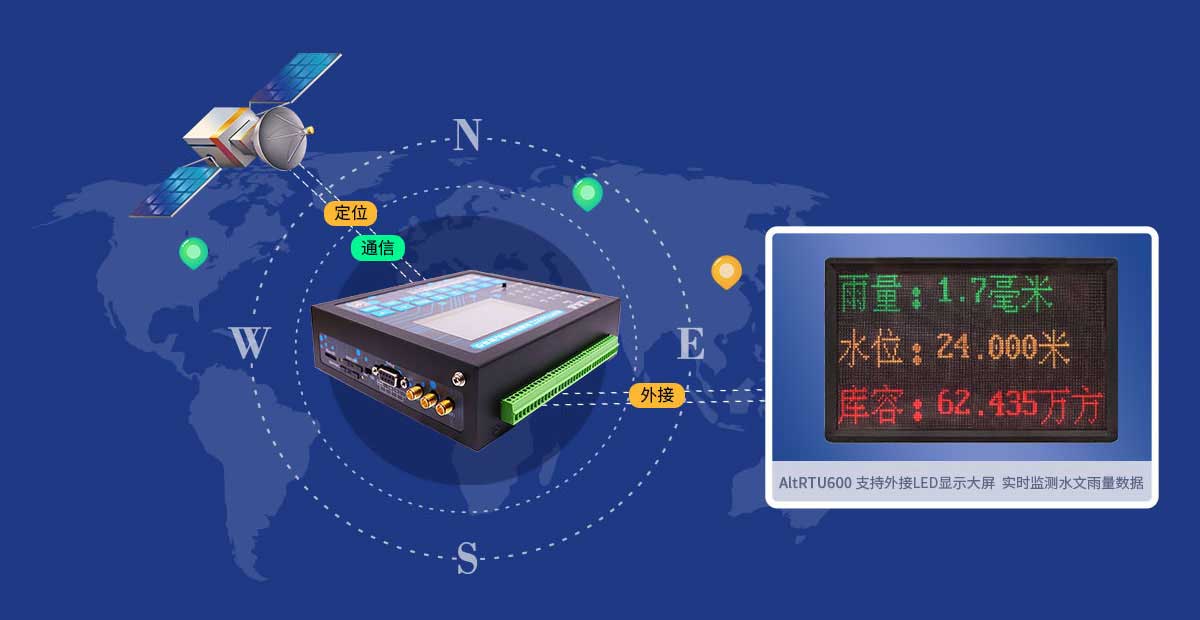

LED屏：
RTU通過視頻控制卡的協議將數據寫入到屏上實時顯示水位以及雨量值，其中庫容積值是在上傳到RTU的庫容表中通過水位值對應出庫容積。
報警揚聲器：
RTU可通過聯動報警功能控制揚聲器發出報警信號。如：水位、雨量值超過閾值，控制揚聲器發出對應報警音頻。
太陽能供電：
RTU可通過太陽能電池進行供電，支持可控電源輸出，可以輸出和輸入電壓同大小電壓來驅動傳感器。
數據平臺
水庫大壩的相關數據，將會直接傳送到各市級水利部門的監控平臺，而一些不屬于系統的項目數據，則會傳送到自建的數據平臺，愛陸通公司可提供相應的數據平臺軟件。
03
應用場景
中小水庫監測
城鄉供水系統
水質在線監測
工業信息采集控制
產品特點
具備各省規約資質

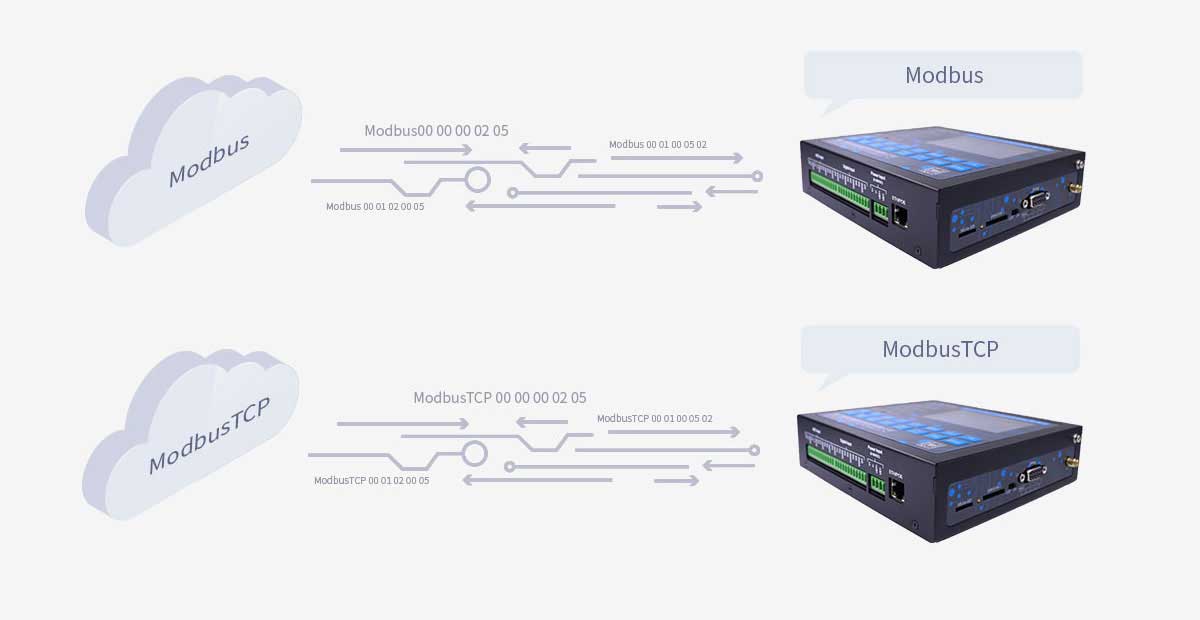

具備各省份水文、水資源、環保212、MQTT等規約和認證

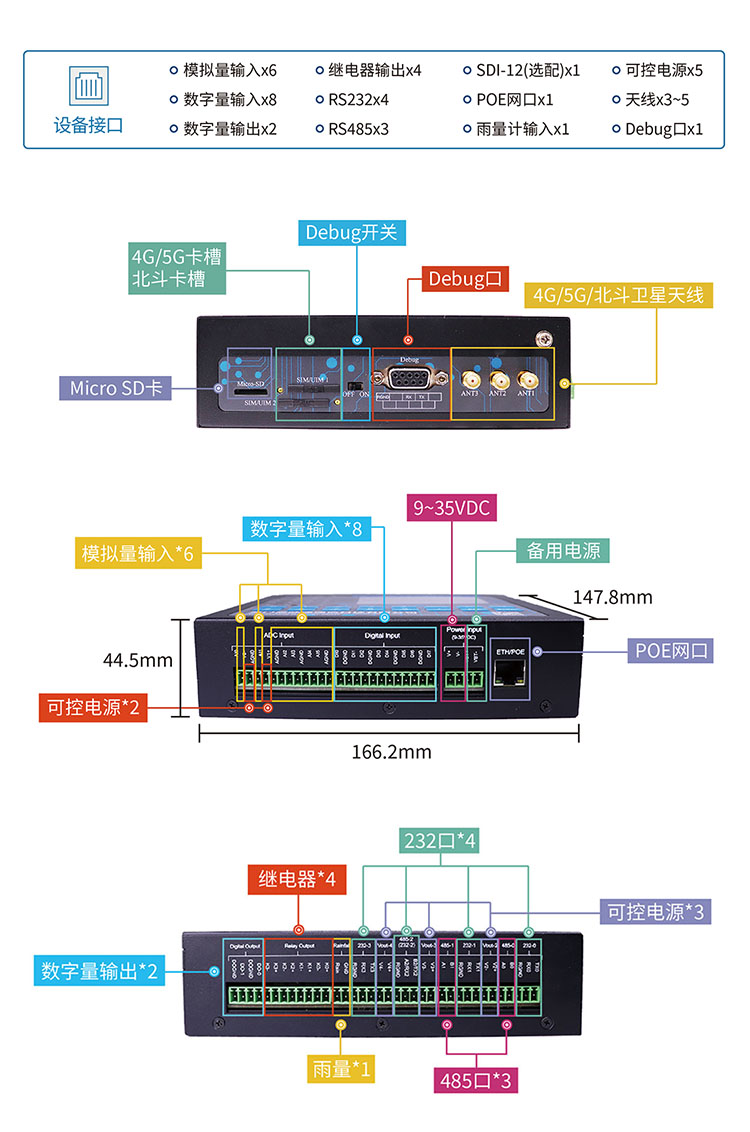

強大通信接口
5G全網通
5G全網通,兼容4G/3G/2G網絡,支持有線上網、SD卡存儲

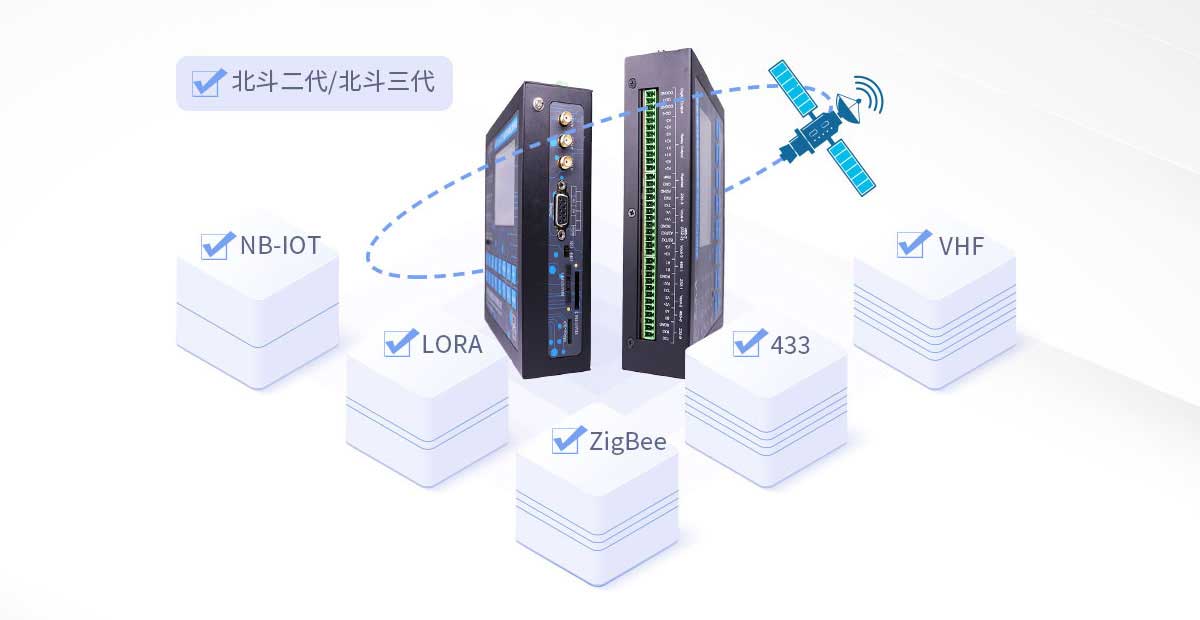

靈活擴展
支持北斗短報文衛星通信及超短波、NB、lora、振弦、esim等。
豐富選配
特色選配：內置北斗短報文衛星通信芯片、藍牙、掉電上報，3寸LCD屏(128*64)

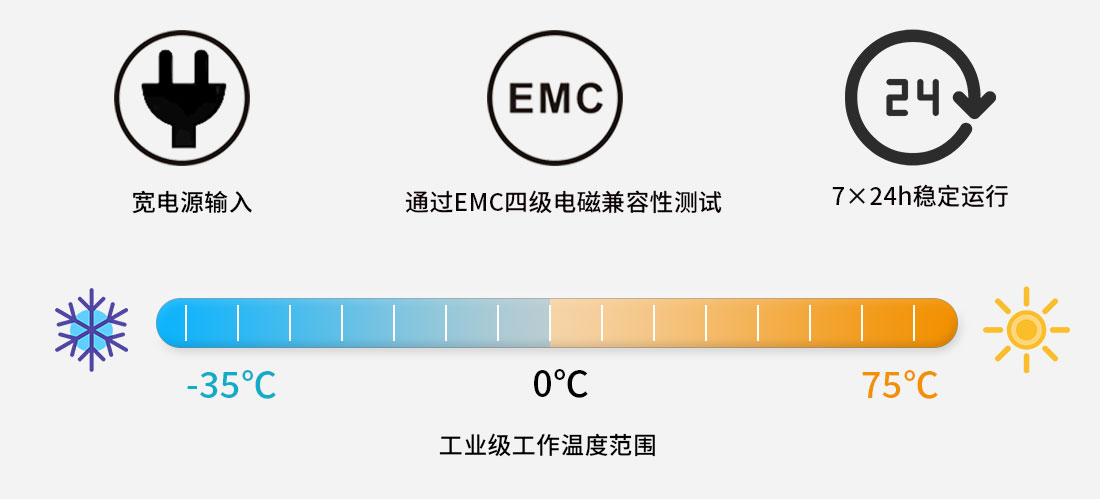

寬壓電流
供電DC 9~35V、12V休眠<40uA/待機<2mA /采集<10mA
耐高溫
工作溫度：-35~+75o
應用優勢
早期大壩滲壓、滲流、大壩變形和庫岸邊坡位移數據和水雨情數據是獨立分開上報，此系統把幾類數據統一接入管理和上報。
系統兼容大多數不同地市的水文規約，實現無定制化系統接入。
系統具備創新性功能，支持5G、內置北斗短報文芯片、串口+網口攝像頭圖片抓拍、掉電報警等差異化實用功能。
開放式傳感器配置功能，參數自定義，無需做驅動協議開發工作。
